J13、J23 型儀表針形截止閥

更新：2017-09-13 17:23:31??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???J13/J23
  • 在線訂購
  • 掃描對應二維碼進一步了解J13、J23 型儀表針形截止閥產品
產品介紹

J13、J23 型儀表針形截止閥

【產品用途】
J13、J23 型儀表針形截止閥適用于天然氣、液化石油氣、城市煤氣、空氣或氮?dú)獾确歉g性氣體管路上。

【性能規范】
公稱壓力
2.5
4.0
6.4
16
25
32
殼體試驗壓力（MPa）
3.75
6.0
9.6
24
37.5
48
高壓密封試驗壓力（MPa）
2.75
4.4
7.04
17.6
27.5
35.2
低壓氣密封試驗壓力（MPa）
0.5～0.7
適用介質
水、蒸汽、油品（C、I）
硝酸類（P）
醋酸類（R）
適用溫度（℃）
C≤425、I≤560
≤200

1.6MPa 主要外形和連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

2.5MPa 主要外形和連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

4.0MPa 主要外形和連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900

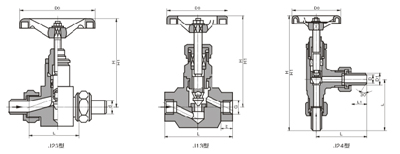

【結構圖片】



精心締造,優質品質!!! jxeptri.com.cn 瑞奇閥門
